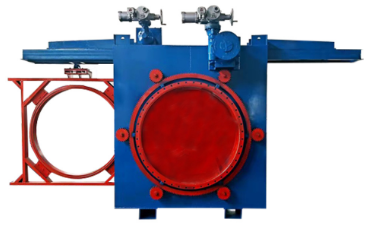

插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。

此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，插板閥其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

刀型閘閥的工作性能及安裝

性能

刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

安裝

刀型閘閥的安裝使用

1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2、各連接部位螺栓,要求均勻擰緊；

3、檢查填料部位要求壓緊，既保證填料的密封性，手動扇形閥也要保證閘板開啟靈活；

4、用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5、用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6、驅動裝置的接線須按線路圖進行；

7、刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
